Десмодромный механизм

Десмодромным называется вид газораспределительного механизма, обеспечивающий непосредственное управление подъемом и опусканием клапанов, чем достигается их своевременное открытие и закрытие на всех оборотах коленчатого вала двигателя.

Десмодромный механизма получил свое название от двух греческих слов desmos (управление, связь, контроль) и dromos (действие, движение) – «управляемое движение».

В 50-е годы прошлого века десмодромная схема газораспределения применялась на гоночных автомобилях Mercedes-Benz. В настоящее время десмодромный механизм используется в двигателях внутреннего сгорания, устанавливаемых на гоночных мотоциклах Ducati, и является визитной карточкой фирмы.

Десмодромный механизм имеет общепринятое международное название Desmodromic.

Управляемое движение клапана в десмодромном механизме осуществляется с помощью специального привода, который включает:

  • распределительный вал с кулачками специальной формы (по другой схеме – два распределительных вала, один на закрытие, другой на открытие клапанов);
  • два коромысла, обеспечивающих открытие и закрытие каждого клапана;
  • элементов соединения (шайб) коромысла с клапаном.

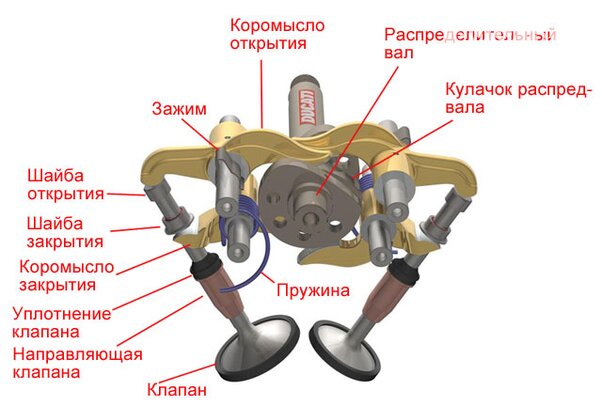

Схема десмодромного механизма

Применение десмодромного механизма позволяет предотвратить, т.н.«зависание клапанов» (неполное закрытие клапана до достижения поршнем верхней мертвой точки), возникающее вследствие высокой частоты вращения коленчатого вала двигателя, инерции клапана и резонанса пружины. Зависание клапанов может привести к серьезным проблемам:

  • столкновение поршня с клапаном, и как следствие их разрушение;
  • перегрев клапанов, и как следствие их коробление и разрушение;
  • преждевременное воспламенение топливно-воздушной смеси, и как следствие уменьшение давления газов, снижение мощности двигателя, увеличение вредных выбросов.

Наряду с системой Desmodromic проблема зависания клапанов на современных двигателях решается и другими способами:

  • применением нескольких (двух-трех) пружин, расположенных одна в другой и предотвращающих резонансные колебания;
  • применением новых материалов и сплавов для изготовления клапанов и пружин, снижающих их вес;
  • использованием пневматического привода клапанов (на спортивных автомобилях Формулы-1).

Десмодромная схема газораспределения имеет ряд существенныхнедостатков, сдерживающих ее широкое применение:

  • высокая стоимость конструкции, обусловленная точностью сопряженных деталей;
  • сложность технического обслуживания, обусловленная наличием большого количества движущихся частей, склонных к износу;
  • высокий уровень шума;
  • громоздкость системы и как следствие применение на мотоциклетных двигателях.

Система Desmodromic не является идеальным техническим решением, но несмотря на это продолжает применяться по сей день.
